Jak połączyć SOLIDWORKS z platformą 3DEXPERIENCE?

Użytkownik chcący połączyć standardowego SOLIDWORKS Desktop z platformą 3DEXPERIENCE musi posiadać rolę Collaborative Designer for SOLIDWORKS. Rola ta dostępna jest w Cloud Services, które otrzymuje się wraz z każdym nowo zakupionym SOLIDWORKS.

Integracja oprogramowania SOLIDWORKS z platformą 3DX. Pozwala to na dostęp do platformy z poziomu SOLIDWORKS, zapisywanie, modyfikowanie plików oraz  zarządzanie ich cyklem życia poprzez rewizje oraz stany dojrzałości.

Integracja z platformą 3DEXPERIENCE

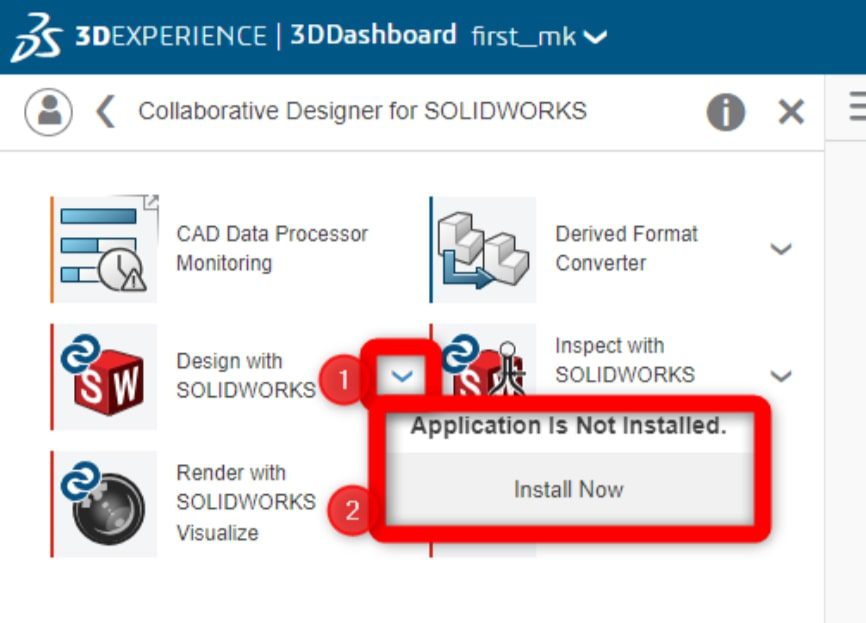

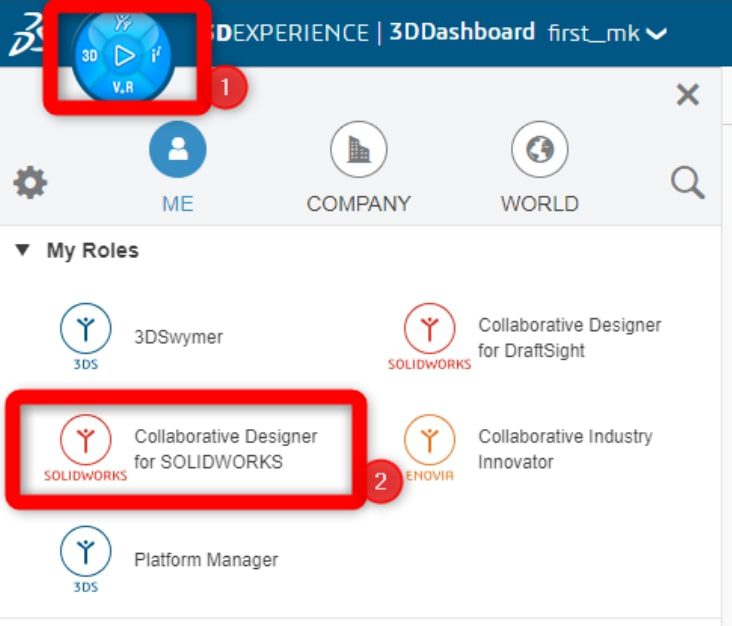

Aby połączyć się z platformą należy zamknąć SOLIDWORKS-a i pobrać odpowiedni konektor (add-in) z platformy 3DEXPERIENCE. W tym celu należy uruchomić platformę i nacisnąć KOMPAS w lewym górnym rogu. Po ukazaniu się przypisanych ról, należy wybrać Collaborative Designer for SOLIDWORKS a następnie nacisnąć trójkącik w dół przy ikonie Design with SOLIDWORKS. Ukaże się dodatkowe menu, które pozwoli przejść do instalacji.

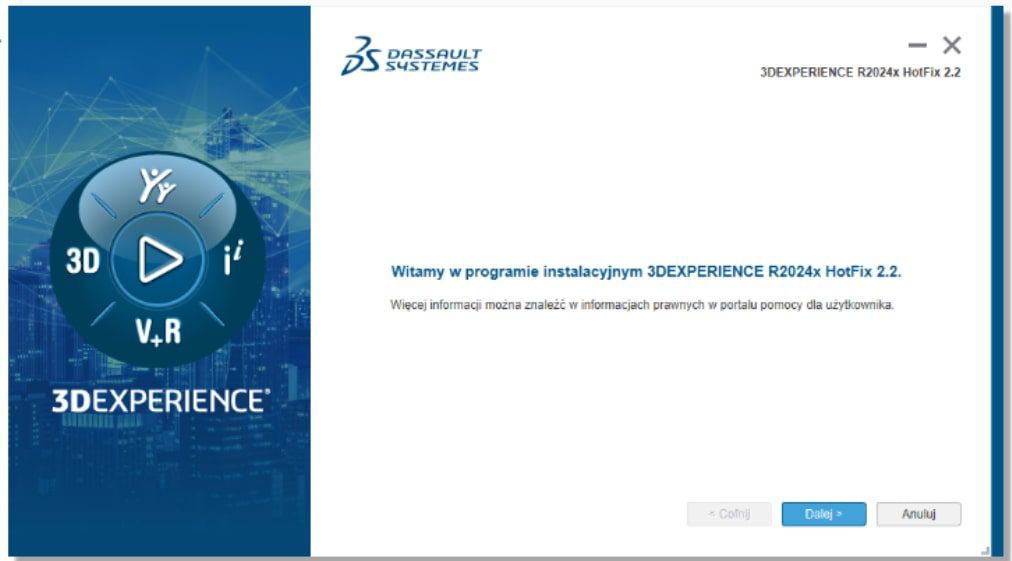

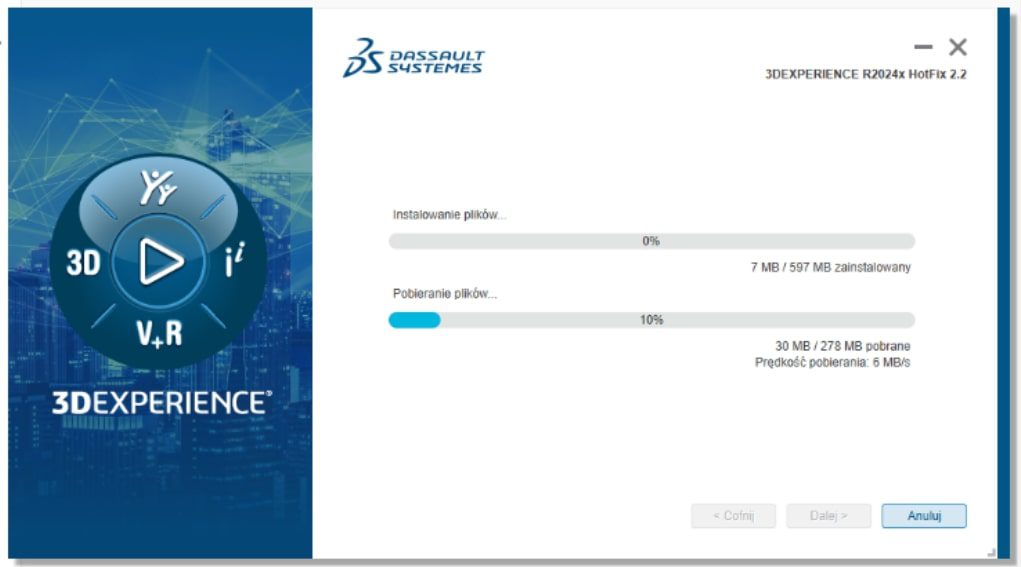

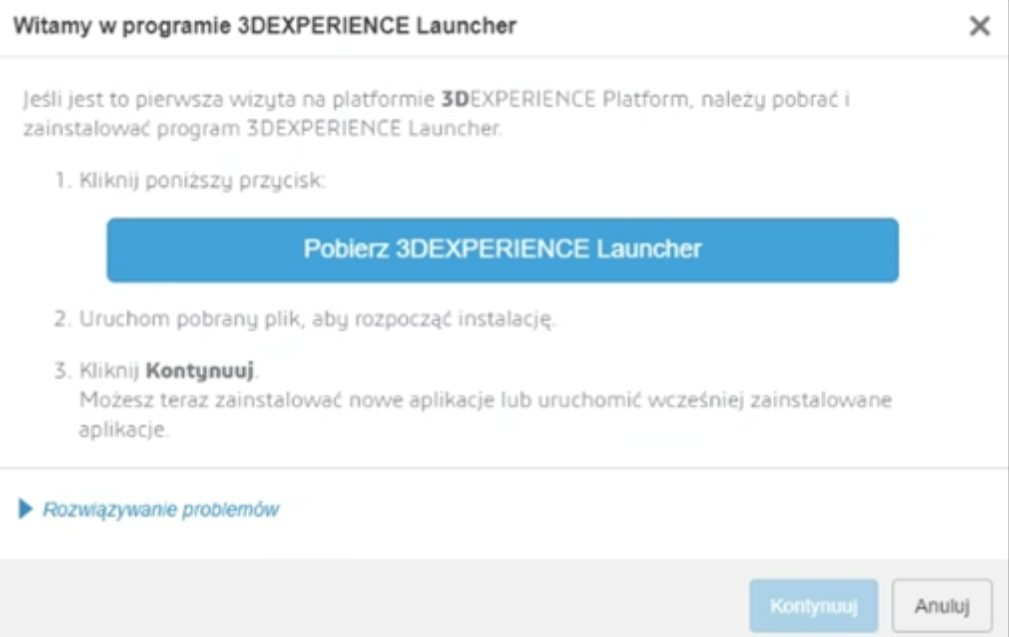

Jeżeli jest to pierwsza instalacja aplikacji natywnej z platformy 3DEXPERIENCE to zostanie początkowo zainstalowany zostanie launcher 3DEXPERIENCE, który pozwoli w przyszłości na szybsze wykonywanie aktualizacji oraz pobieranie innych aplikacji natywnych. W trakcie instalacji preferowane jest pozostawienie domyślnych ustawień.

Po zainstalowaniu Launchera należy wrócić na platformę i wcisnąć przycisk Kontynuuj. Po chwili powinna rozpocząć się instalacja konektora.

Po zainstalowaniu w SOLIDWORKS-a pojawi się dodatek, który umożliwia połączenie z platformą 3DEXPERIENCE. Użytkownik ma teraz dwie możliwości uruchomienia SOLIDWORKS-a:

1. z wykorzystaniem ikony na pulpicie WINDOWS-a;
2. z wykorzystaniem ikony na platformie 3DEXPERIENCE z roli Collaborative Designer for SOLIDWORKS.

UWAGA! Pierwsze uruchomienie SOLIDWORKS po instalacji konektora powinno być wykonane drugim sposobem czyli przy użyciu ikony na platformie 3DEXPERIENCE.

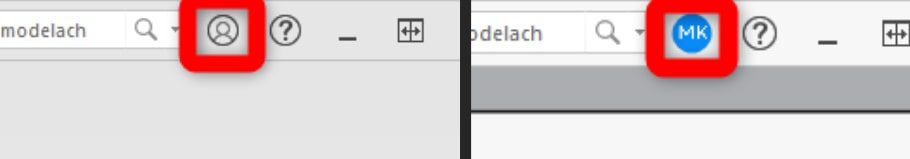

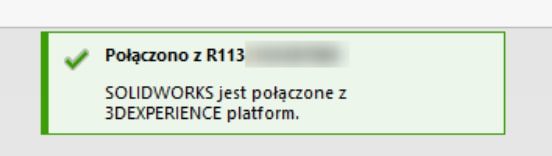

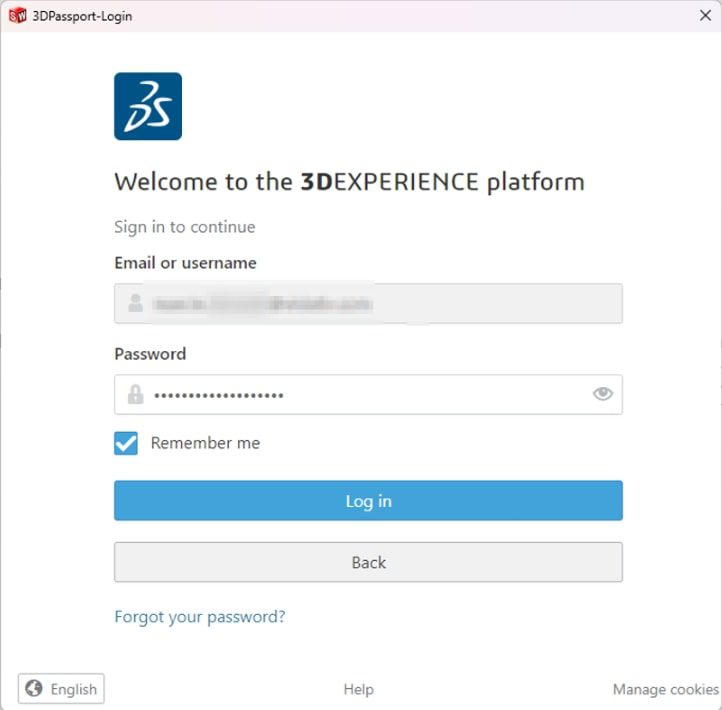

Po uruchomieniu SOLIDWORKS po chwili pojawi się monit z prośbą o zalogowanie się użytkownika. Należy wykorzystać te same dane logowania, które do platformy 3DEXPERIENCE czyli konto 3DEXPERIENCE ID.

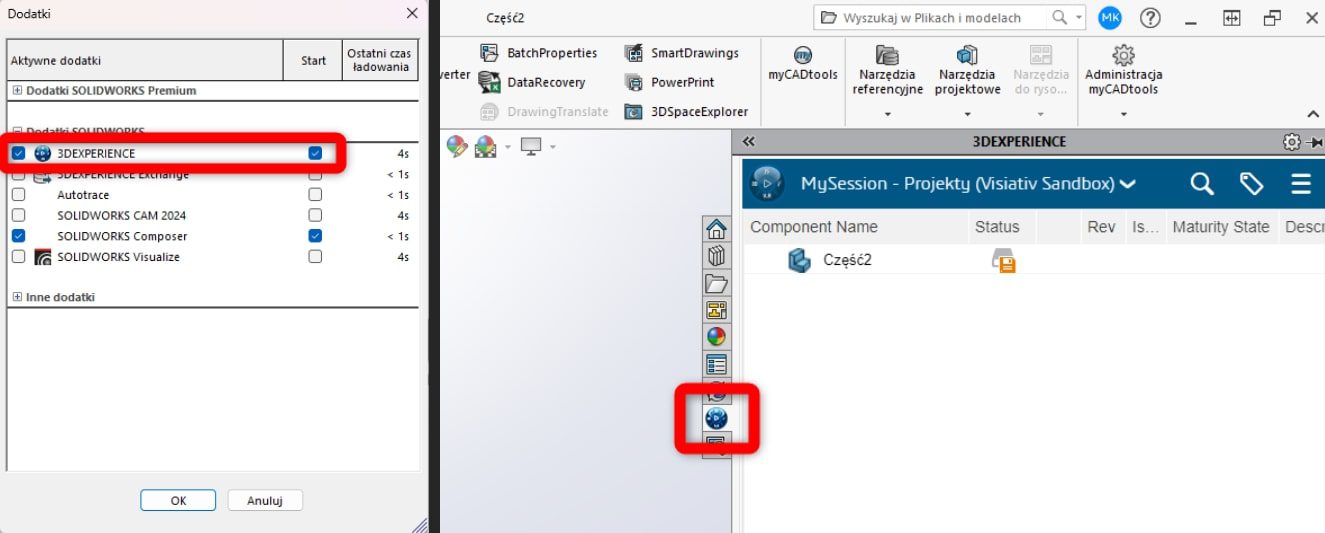

W ramach dodatków pokaże się 3DEXPERIENCE. Gdy jest on uruchomiony na panelu z prawej strony jest wyświetlana dodatkowa zakładka, dzięki której można wykorzystywać funkcjonalności platformy bezpośrednio z SOLIDWORKS.

W razie pytań lub wątpliwości prosimy o kontakt z pomocą techniczną Visiativ Poland wysyłając wiadomość na adres support.poland@visiativ.com lub dzwoniąc na numer telefonu +48 12 200 58 89.
