Jak zintegrować Dassault Systèmes DraftSight z 3DEXPERIENCE?

Poniższy przewodnik wyjaśnia, jak zintegrować Dassault Systèmes DraftSight z 3DEXPERIENCE, aby usprawnić procesy projektowe i zarządzanie danymi w chmurze. Zobaczysz, jak wykonać ten krótki proces krok po kroku.

Założenie wstępne

Działania wykonywane są dla konkretnego użytkownika.

Wymagana jest rola Collaborative Designer for DraftSight przydzielona konkretnemu użytkownikowi w ramach platformy 3DEXPERIENCE. Jeżeli użytkownik nie ma ma tej licencji, administrator platformy musi ją przydzielić.

Wymagany jest zainstalowany program DraftSight z aktywną licencją. Tu możesz przejść do: pobieranie programu DraftSight.

Integracja Dassault Systèmes DraftSight z 3DEXPERIENCE

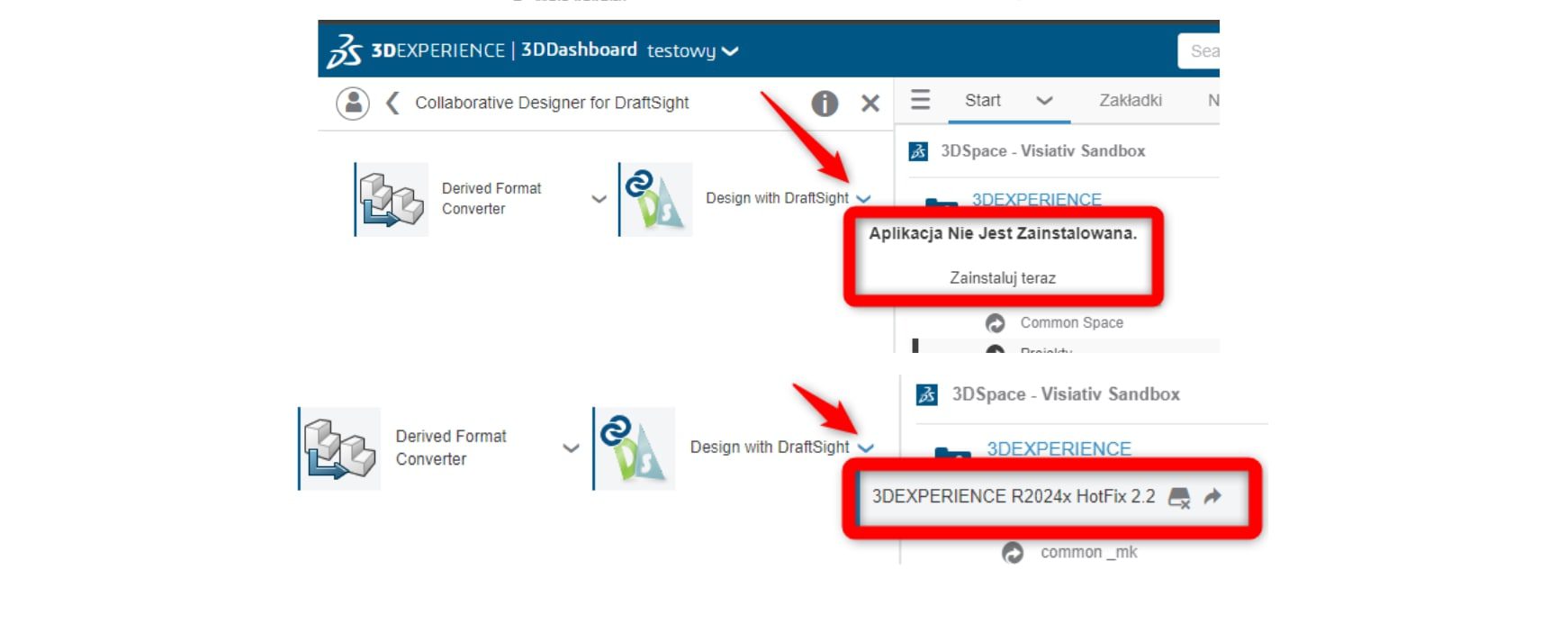

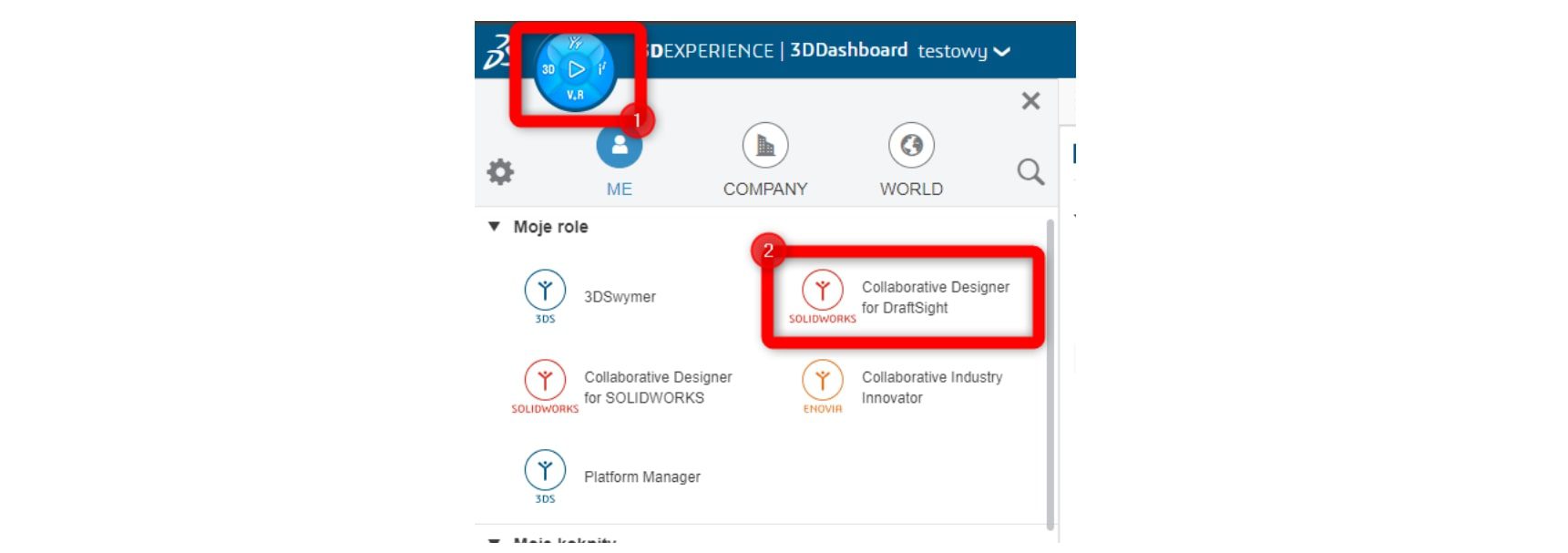

Aby zintegrować DraftSight z 3DEXPERIENCE, użytkownik w ramach platformy musi kliknąć KOMPAS. Pojawi się boczny panel, gdzie z przyznanych ról należy wybrać Collaborative Designer for DraftSight. Należy kliknąć strzałkę w dół przy ikonie Design with DraftSight. Po chwili ukaże się komunikat, zgodnie z którym należy zainstalować odpowiedni składnik.

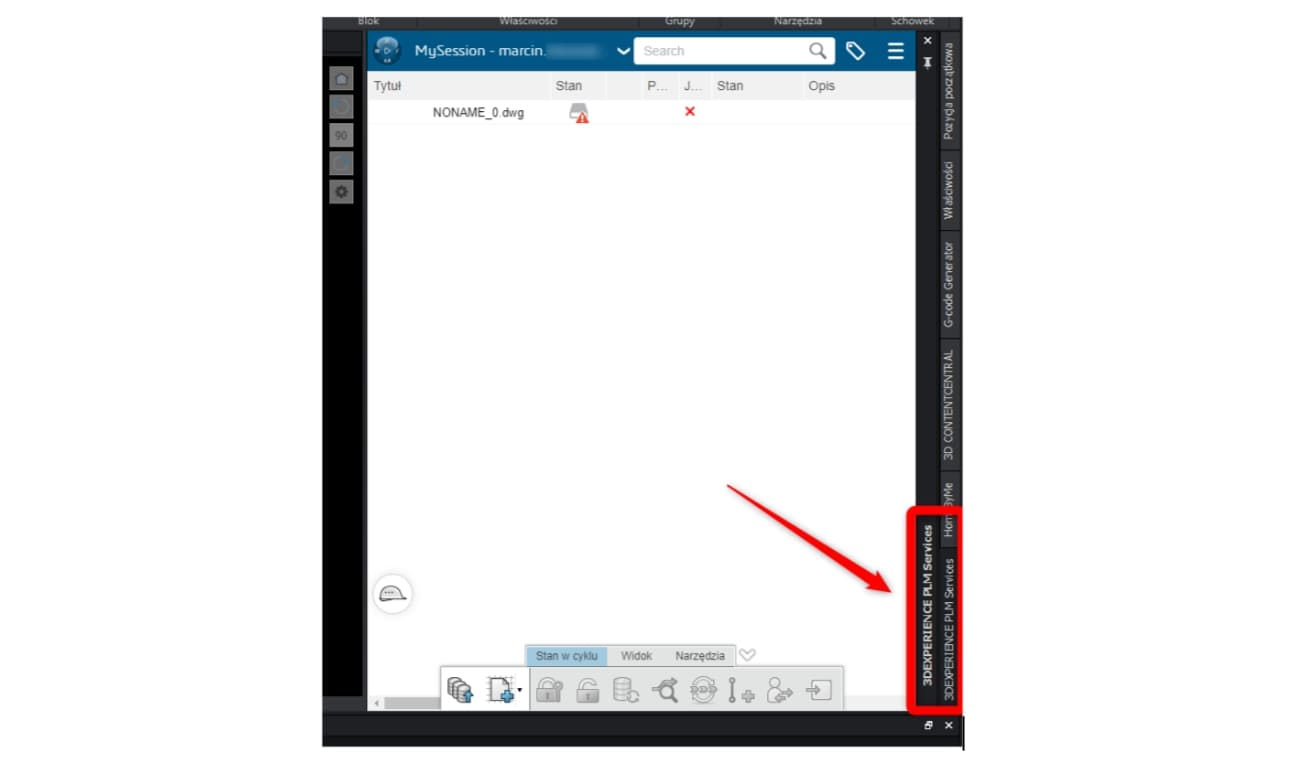

Po zainstalowaniu, DraftSight zostanie połączony z platformą, a na pasku bocznym programu pojawi się opcja 3DEXPERIENCE PLM Services. W nowym oknie użytkownik będzie miał możliwość zapisu plików ale także, blokowania, rewizjonowania oraz zarządzania cyklem życia.

Zobacz też na naszym kanale YouTube film: „Jak skonfigurować pulpit nawigacyjny 3DEXPERIENCE”.

Korzyści z integracji DraftSight z 3DEXPERIENCE

Jak wspomnieliśmy na wstępie spodziewanym efektem integracji DraftSight z 3DEXPERIENCE będą usprawnione procesy projektowe. Jest to realnie odczuwana zmiana na korzyść dzięki trzem następującym kwestiom, które warto podkreślić:

1. Praca na centralnym repozytorium danych

3DEXPERIENCE będzie pełnić funkcję centralnego repozytorium, gdzie przechowywane są wszystkie dane projektowe, w tym pliki DraftSight. Dzięki temu wszyscy członkowie zespołu zyskają dostęp do najnowszych wersji dokumentów, co usprawnia komunikację i wyeliminuje problemy wynikające z korzystania w pracy z nieaktualnych plików.

2. Współpraca w czasie rzeczywistym

Platforma 3DEXPERIENCE umożliwia współpracę nad projektami w czasie rzeczywistym. Wszyscy konstruktorzy w zespole będą mogli na bieżąco przeglądać, edytować i komentować pliki DraftSight, co przyspieszy proces projektowania i zminimalizuje ryzyko przeoczeń oraz błędów.

3. Uproszczone udostępnianie danych

Udostępnianie plików DraftSight znacząco się upraszcza. Jednocześnie poszczególni użytkownicy mogą kontrolować poziom dostępu do danych, tak by miały w nie wgląd tylko wybrane osoby lub grupy.

W razie dalszych pytań prosimy o kontakt z pomocą techniczną Visiativ Poland:

• wysyłając wiadomość na adres support.poland@visiativ.com
• lub dzwoniąc na numer telefonu +48 12 200 58 89.
