SOLIDWORKS 2024 nowości: TOP 10

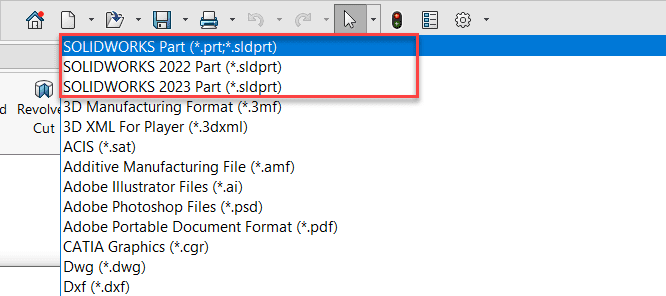

Zgodność SOLIDWORKS 2024 z poprzednią wersją

Czy kiedykolwiek znalazłeś się w sytuacji, w której ukończyłeś projekt, wysłałeś go do kontrahenta, ale usłyszałeś, że nie może on otworzyć modelu, ponieważ nie ma tej samej wersji SOLIDWORKS? Nie martw się więcej! W SOLIDWORKS 2024 możesz teraz zapisać swój projekt jako konkretną wersję SOLIDWORKS (do 2 lat wstecz), dzięki czemu możemy współpracować z użytkownikami, którzy mogą nie korzystać z najnowszego oprogramowania.

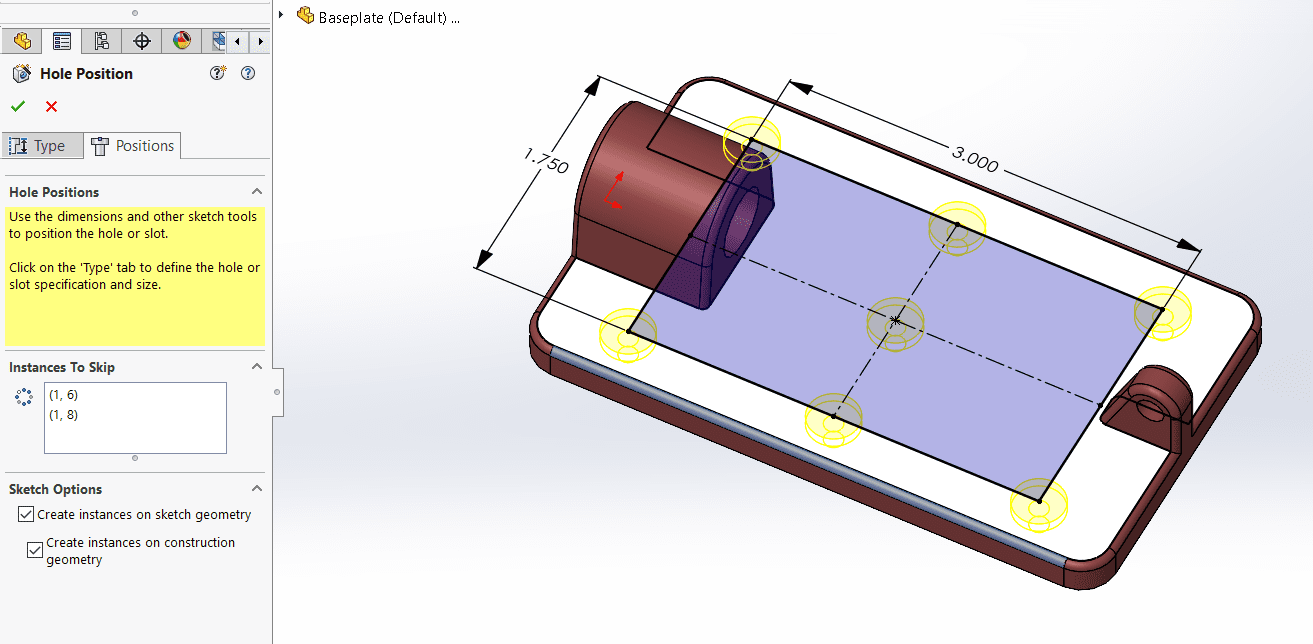

Szkic 3D dla kreatora otworów w SOLIDWORKS

Kreator otworów został znacznie ulepszony w 2024 roku. Teraz można wybrać wstępnie narysowany szkic, aby określić położenie otworów. Spowoduje to automatyczne umieszczenie otworów w punktach końcowych linii, oferując większą elastyczność w porównaniu z używaniem samych punktów, ponieważ możemy korzystać z narzędzi takich jak prostokąt punktu środkowego. Menedżer właściwości pozwala zdecydować, czy otwory powinny być również dodawane do punktów generowanych przez geometrię konstrukcji. Dodatkowo, podobnie jak w przypadku opcji dostępnych we wzorach, można określić punkty do pominięcia, zapewniając większą kontrolę nad rozmieszczeniem otworów.

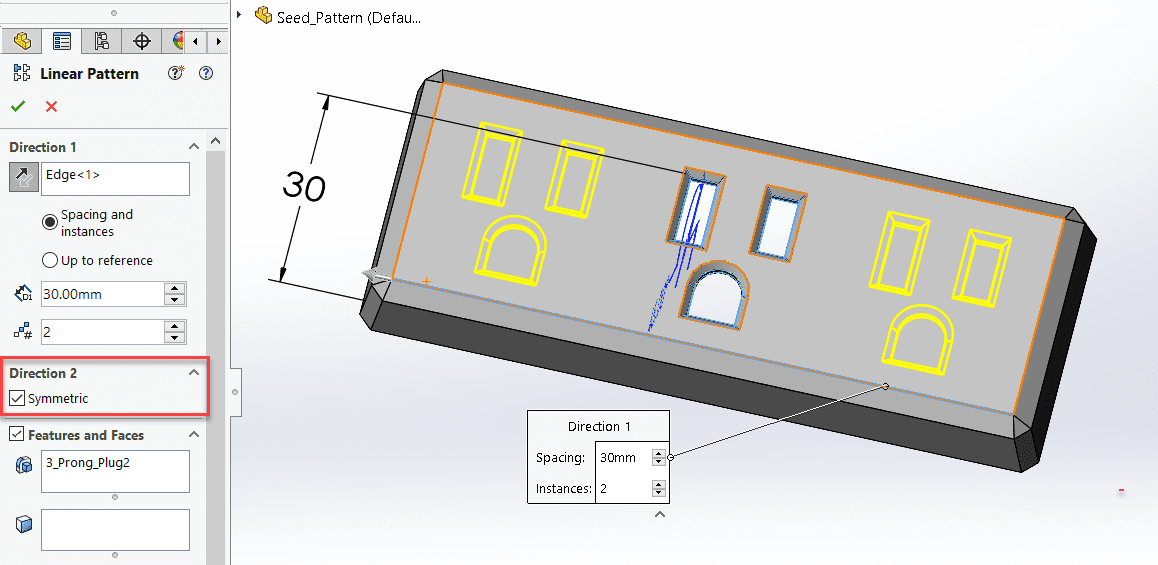

Symetryczne szyki liniowe w SOLIDWORKS

Najlepsze innowacje są zwykle genialnie proste i nie ma tu wyjątku, jeśli chodzi o tworzenie symetrycznych szyków liniowych. Wystarczy utworzyć szyk w jednym kierunku, a następnie zaznaczyć opcję Symetryczny w kierunku 2, aby odzwierciedlić szyk w przeciwnym kierunku. Koniec ze stratą czasu, powtarzaniem odstępów i wymiarów instancji.

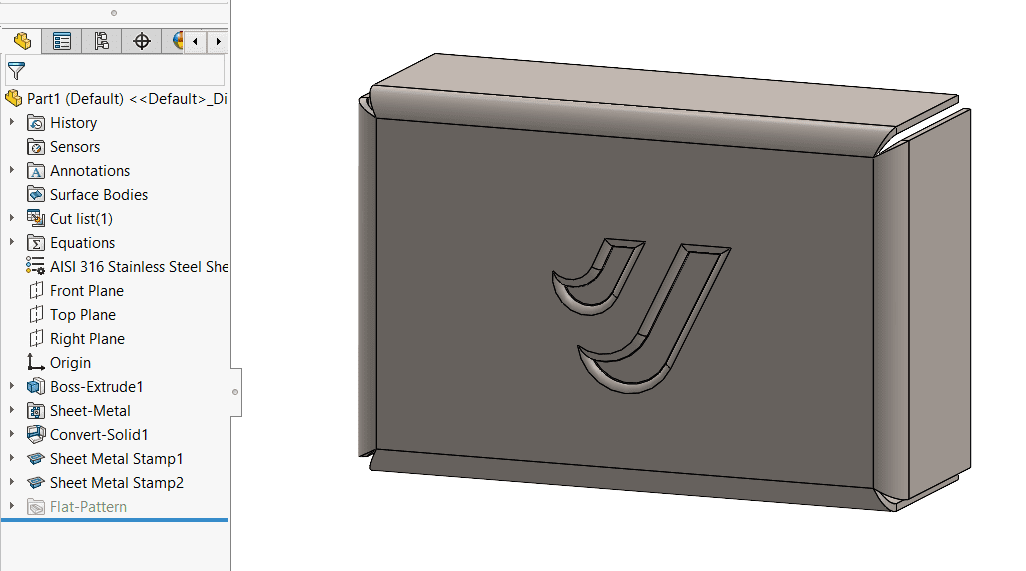

Nowe możliwości w stemplowaniu SOLIDWORKS 2024

W projektowaniu blach nowe narzędzie Stempel upraszcza proces formowania blachy, zapewniając doskonałą alternatywę dla narzędzi formujących, które są przechowywane w bibliotece projektów. Dzięki narzędziu Stempel możemy z łatwością szkicować na arkuszu blachy i wykrawać kontur w materiale. Narzędzie Stamp posiada funkcję definiowania głębokości i promienia dla matrycy i stempla, pozwalając nam kontrolować kształt stempla.

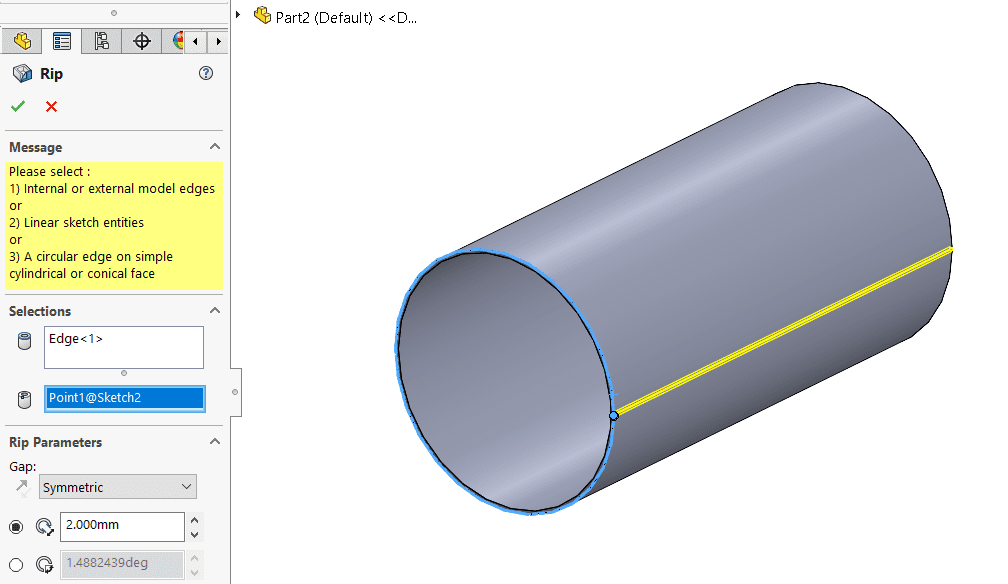

Rozcięcie w arkuszach blach w SOLIDWORKS 2024

Narzędzie Rozcięcie również zostało ulepszone. Możemy teraz wybrać okrągłe krawędzie i określić punkt, aby dodać zgrubienie do geometrii cylindrycznej lub stożkowej, dzięki temu dodatkowi nigdy nie było łatwiej konwertować geometrii płaskiej na blachę i kontrolować, gdzie znajduje się punkt zgrubienia.

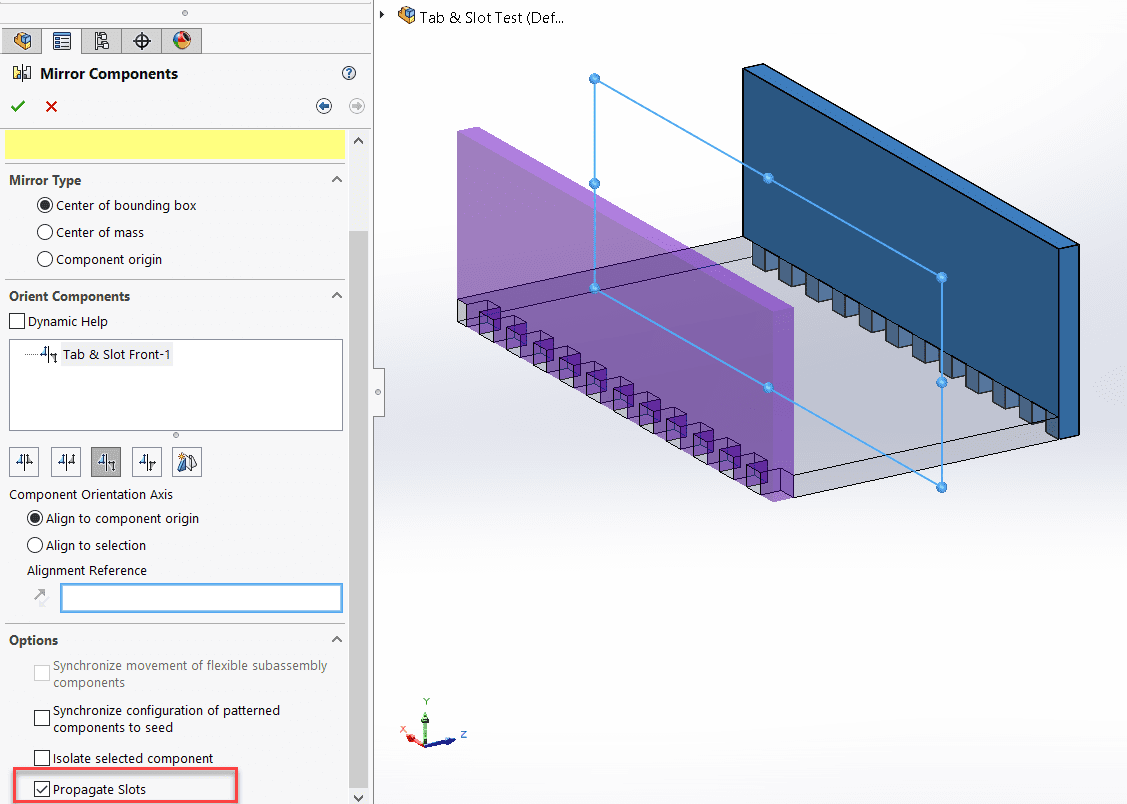

Zakładki i szczeliny w arkuszach blach w SOLIDWORKS 2024 – jakie ulepszenia?

Uzupełniając ulepszenia funkcji arkusza blachy, narzędzie Zakładka i szczelina ma teraz opcję automatycznego tworzenia szczeliny dla zakładek, które dodaliśmy do części. Dodając część z wypustkami do zespołu, możemy dopasować ją do pozycji, a następnie kliknąć Propaguj szczeliny, aby automatycznie utworzyć odpowiednie szczeliny w sąsiednich częściach.

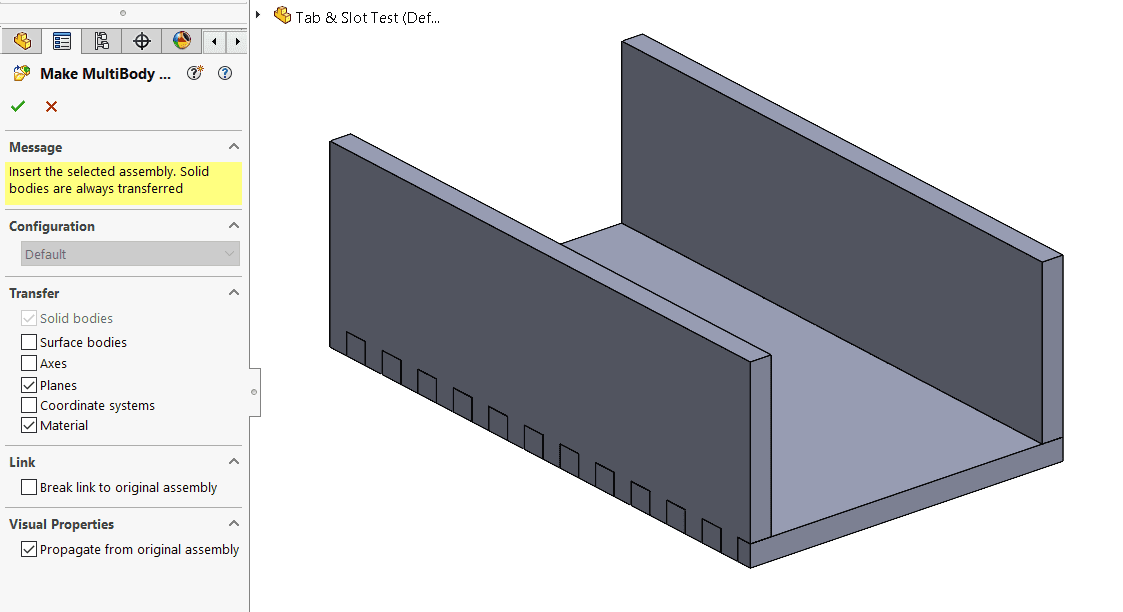

Tworzenie wieloobiektowych części w SOLIDWORKS 2024

Kolejnym cennym dodatkiem do SOLIDWORKS 2024 jest polecenie Utwórz część wieloobiektową. Narzędzie to upraszcza konwersję złożenia na część wielkoobiektową. Wcześniej odbywało się to poprzez zapisanie pliku zespołu jako pliku części, ale nie tworzyło to połączenia między oryginalnym zespołem a nowym plikiem części. Za pomocą polecenia Make Multibody Part można określić, czy utworzyć połączenie między częściami i wybrać informacje do wyeksportowania, takie jak płaszczyzny i zastosowane materiały.

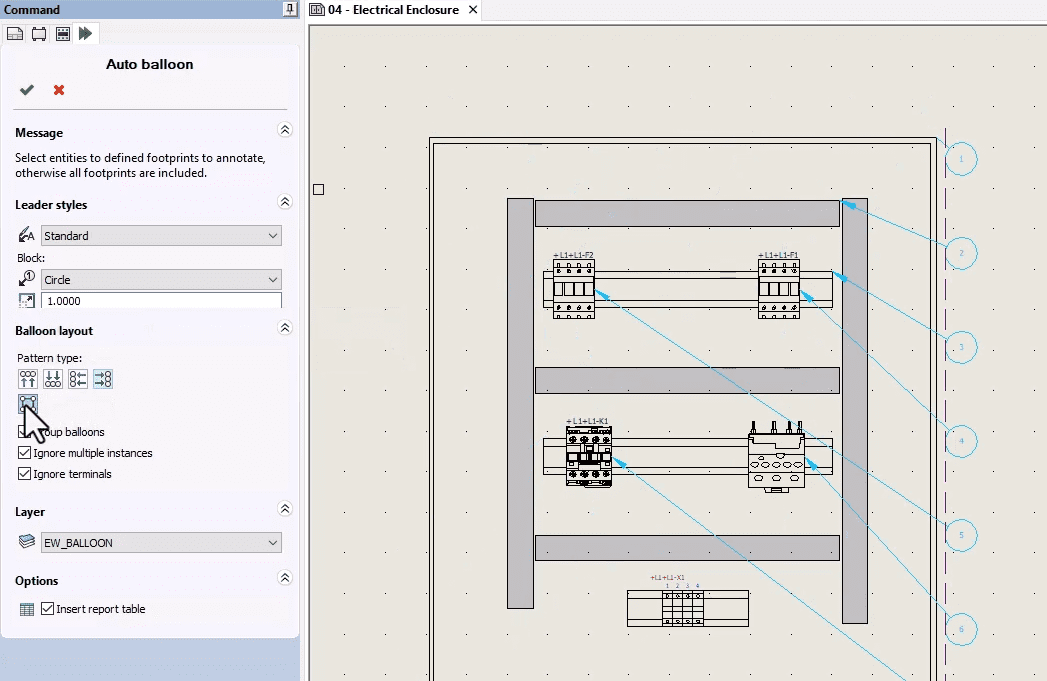

Automatyczne odnośniki w SOLIDWORKS Electrical

SOLIDWORKS Electrical również doczekał się nowych ulepszeń. Jednym z najlepszych jest możliwość automatycznego balonowania rysunków układu szafy. Działając w sposób podobny do rysunków SOLIDWORKS CAD, możemy automatycznie dodawać balony i kontrolować ich rozmieszczenie za pomocą narzędzia Auto Balloon.

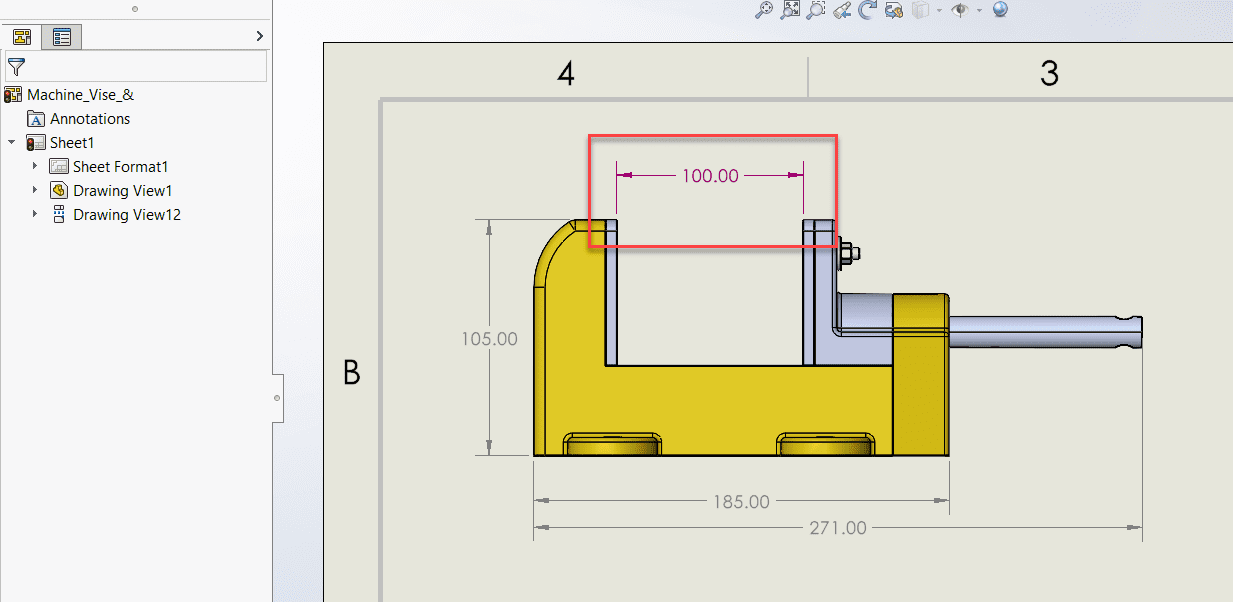

Nadpisany kolor wymiaru w SOLIDWORKS 2024

Czy kiedykolwiek czułeś się zaniepokojony nadpisaniem wartości wymiaru? Nie martw się więcej, ponieważ w 2024 mamy możliwość podświetlenia nadpisanych wymiarów innym kolorem, możemy również zmienić kolor, który wyświetlają według naszych upodobań. Dzięki temu nowemu ustawieniu przyłapanie na nieaktualnych nadpisanych wymiarach stanie się zmartwieniem przeszłości.

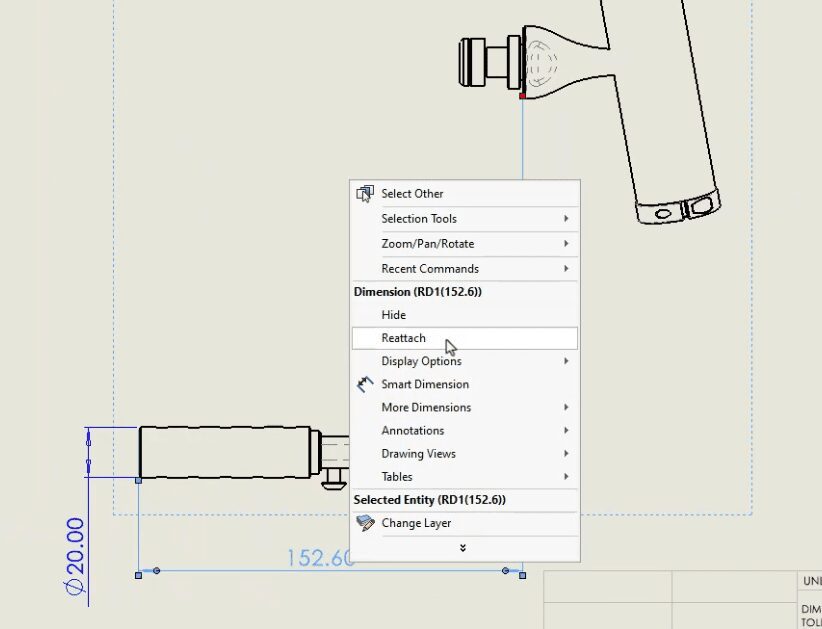

Ponowne dołączanie zwisających wymiarów w rysunku w SOLDIWORKS 2024

Pozostając przy rysunkach, kolejną dodaną funkcjonalnością jest nowa metoda naprawiania zwisających wymiarów. Po prostu kliknij prawym przyciskiem myszy zwisający wymiar i kliknij przycisk Dołącz ponownie. Brakujące odniesienie zostanie podświetlone czerwonym krzyżykiem, a następnie kliknij i przeciągnij krzyżyk na element modelu. Jeśli trudno jest upuścić krzyżyk na jednostkę, spróbuj nacisnąć klawisz „G” na klawiaturze, aby powiększyć za pomocą szkła powiększającego.

…i pomiar jest dołączony!

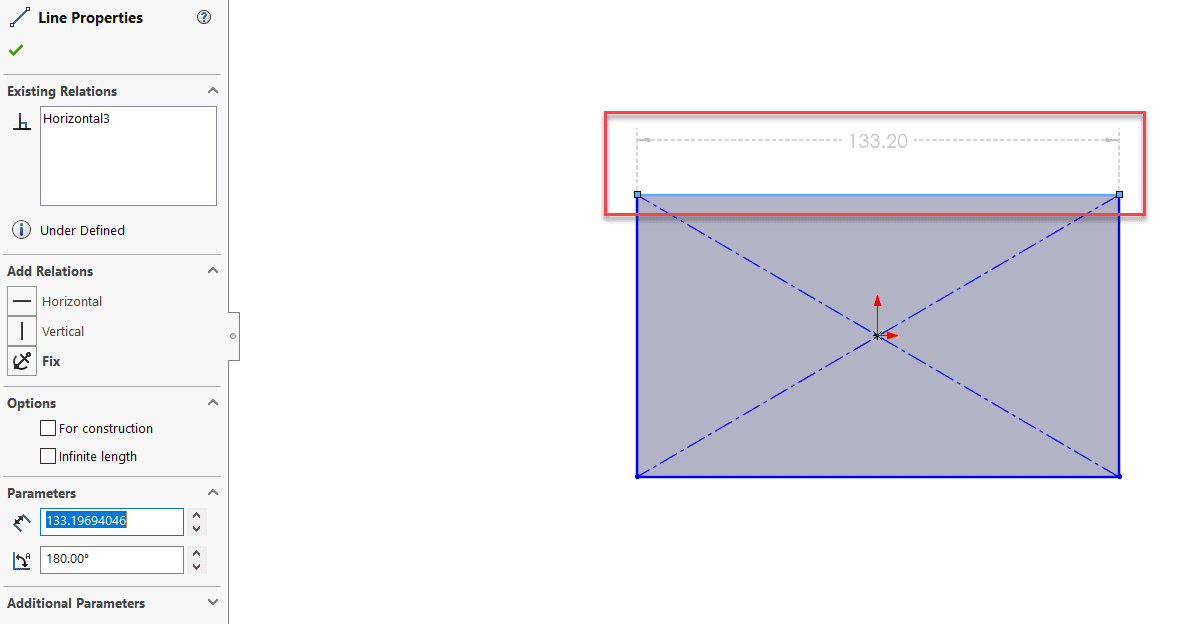

SOLIDWORKS 2024 i podgląd wymiarów szkicu

Opracowano również podstawowe narzędzia do szkicowania, a nowością w 2024 roku jest możliwość korzystania z podglądu wymiarów. Podglądy wymiarów będą wyświetlane w kolorze szarym nad jednostką szkicu po jej wybraniu. Aby przełączyć podgląd wymiaru na wymiar sterujący, wystarczy kliknąć podgląd i określić wartość. Ta nowa metoda stanowi wygodną alternatywę dla dodawania wymiarów za pomocą narzędzia Inteligentny wymiar.

Czy to już wszystko?

Nowości w SOLIDWORKS 2024 – podsumowanie

Wyżej wymienione top nowości pokazują, że dla wielu użytkowników przejście na SOLIDWORKS 2024 będzie zauważalną i korzystną zmianą. W jakich jeszcze obszarach praca ulegnie usprawnieniu?

Modelowanie w SOLIDWORKS 2024

• Symetryczne szyki liniowe dwukierunkowe tworzone jednym kliknięciem.
• Generowanie powierzchni wewnętrznych.
• Cięcie obrotowe.
• Grupowanie narożników.
• Wstawianie złożenia do części.

Złożenia w SOLIDWORKS 2024

• Wybór elementów importowanych z plików STEP.
• Nowe opcje naprawy brakujących odniesień w szykach.

Inne nowości

• Zwiększona wydajność importu/eksportu.
• Usprawnione narzędzia do mierzenia, dodawania uwag i resetowania w eDrawings.
• Większa kontrola i dokładność tekstur w SOLIDWORKS Visualize.
• Możliwość zapisywania plików do starszych wersji SOLIDWORKS.
• Rozwinięta integracja z platformą 3DEXPERIENCE.
