SOLIDWORKS i DELMIA CAM

DELMIA CAM jest częścią platformy 3DEXPERIENCE firmy Dassault Systèmes i zapewnia pełną kompatybilność z modelami przygotowanymi w SOLIDWORKS, dzięki czemu przenoszenie projektów CAD między systemami jest bezbłędne i łatwe. Użytkownicy platformy 3DEXPERIENCE mogą bardzo sprawnie przeprowadzać programowanie procesów obróbczych, bez obaw o problemy z danymi. Jak dokładnie odbywa się praca programisty CAM czy konstruktora CAD/CAM w takim zintegrowanym środowisku, zobaczmy poniżej na przykładach.

Modele SOLIDWORKS obrabiane za pomocą DELMIA CAM

Często obawą klientów zastanawiających się nad wykorzystaniem oprogramowania DELMIA CAM jest kwestia kompatybilności plików zamodelowanych w SOLIDWORKS. Na szczęście firma Dassault Systèmes zadbała o to, aby użytkownicy przyzwyczajeni do CAD jakim jest SOLIDWORKS mogli bez obaw wykorzystywać najwyższej klasy oprogramowanie CAM z brandu DELMIA.

Jak działa przenoszenie projektów CAD między SOLIDWORKS a DELMIA CAM?

Użytkownik korzystający z SOLIDWORKS i zapisujący modele na platformie 3DEXPERIENCE powoduje, że zapisywany plik staje się obiektem na platformie. Otrzymuje swoją rewizję, stan dojrzałości oraz jest indeksowany w bazie danych Dassault Systèmes w obszarze swojej przestrzeni chmurowej (tak zwanego tenantu). Taki obiekt jest całkowicie kompatybilny ze wszystkimi aplikacjami dostępnymi w portfolio Dassault Systèmes. W łatwy sposób możemy go „wrzucić” do wybranej aplikacji i wykorzystać jej zasoby. Właśnie w taki sposób możemy również przygotowywać ścieżki obróbcze pod frezowanie czy toczenie. Jak wygląda to krok po kroku:

Chcąc wykorzystać model SOLIDWORKS użytkownik powinien upewnić się, że model jest poprawnie zapisany na platformie. W prosty sposób można sprawdzić to w panelu mySession w SOLIDWORKS. Interesujący nas model możemy rónież odnaleźć na samej platformie w przeglądarce, w miejscu, gdzie został on zapisany.

Zapisany obiekt można w prosty sposób otworzyć w wybranej aplikacji. Można to zrobić na kilka sposobów. Jednym z nich jest przeciągnięcie obiektu z panelu mySession w SOLIDWORKS do 3DEXPERIENCE Launcher, czyli do narzędzia do obsługi natywnych aplikacji 3DEXPERIENCE.

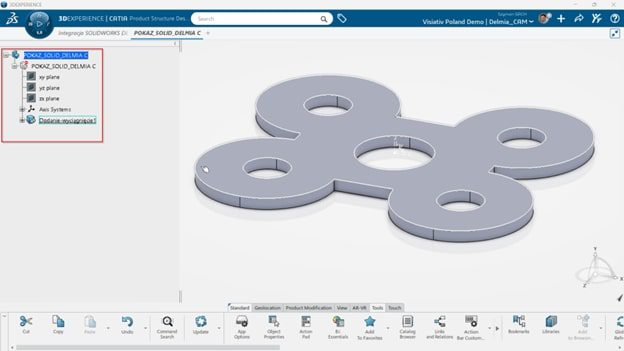

Zaczytanie pliku powoduje pojawienie się uproszonego drzewa w lewym górnym rogu. W drzewie widnieje nazwa obiektu wraz z wybraną rewizją. W tym przypadku będzie to rewizja „C”.

Tak zaczytany model programista CAM może w prosty sposób zaimplementować w Manufacturing Cell i zacząć programować proces skrawania.

Co natomiast stanie się w momencie edycji modelu, zmiany wymiaru, gdy praca programisty została już wykonana? W programie DELMIA CAM wystarczy zaktualizować ścieżki, które przebudują się zgodnie ze zmianami, które zaszły w modelu. Oprogramowanie „rozumie” w jaki sposób zbudowany jest model, co pozwoli ominąć długi proces przebudowy i tworzenia ścieżek obróbczych na nowo.

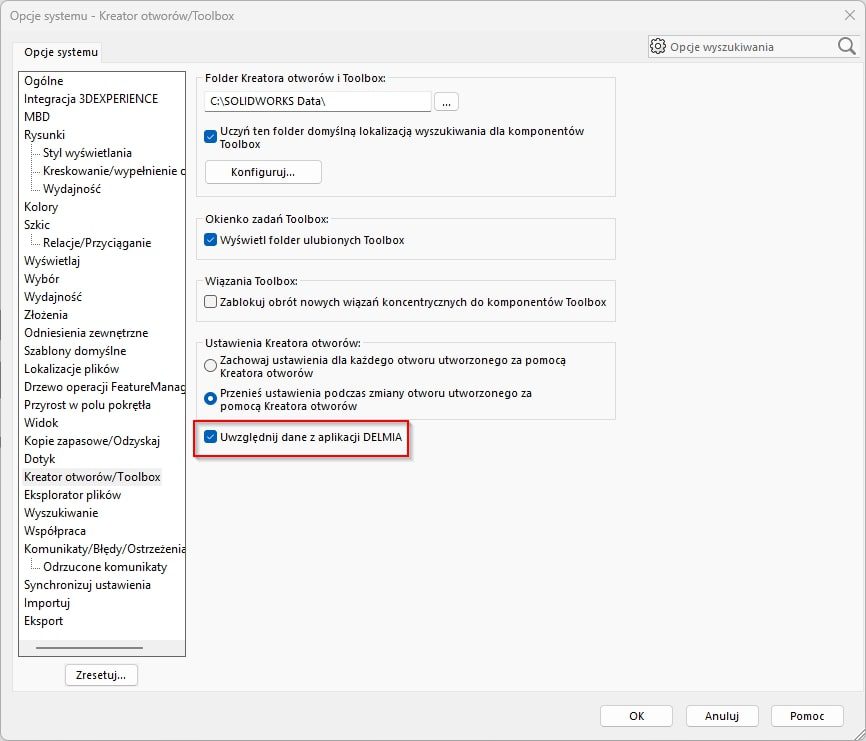

Użytkownicy mogą zadać pytanie, co w takim razie ze wszystkimi otworami z kreatora otworów, które mam w swoich modelach, gdy chciałbym wykorzystać ich dane w trakcie obróbki skrawaniem? Nic prostszego. Jedyna opcja, którą należy włączyć, znajduje się w ustawieniach systemowych oprogramowania SOLIDWORKS, w zakładce Kreator otworów/Toolbox, a mianowicie: Uwzględnij dane z aplikacji DELMIA.

SOLIDWORKS i DELMIA CAM – podsumowanie

Decydując się na wykorzystanie DELMIA CAM użytkownicy mogą mieć pewność, że bezproblemowo wykorzystane zostaną ich dane CAD z SOLIDWORKS, a każda zmiana wprowadzona przez użytkownika będzie śledzona przez platformę 3DEXPERIENCE i pozwoli uniknąć błędów oraz dodatkowej pracy.

W razie pytań lub wątpliwości prosimy o kontakt z pomocą techniczną Visiativ Poland. Wyślij wiadomość na adres support.poland@visiativ.com lub zadzwoń na numer +48 12 200 58 89.
